投入式液位變送器如何接線
點擊次數：3269 發布時間：2021-05-17 02:38:36
投入式液位變送器采用的傳感器是以單晶硅為基體，采用先進的離子注入工藝和微機械加工工藝，制成了具有惠斯頓電橋和精密力學結構的硅敏感元件。傳感器測信號并經過專業信號調理電路轉換成標準4-20mA電流或RS485信號輸出，實現對液體深度的精確測量。
接線圖
投入式液位變送器兩種輸出方式（RS485或4~20mA）可選，其接線圖分別如下：
RS485輸出接線圖（四線制）：

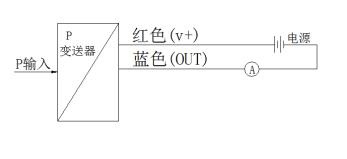

4-20mA輸出接線圖（二線制）：
