安裝須知

流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行。保證電磁流量計測量精度的必要條件如下：

被測液體介質必須具有導電性。

被測液體介質必須充滿管道。

被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。

電磁流量計系統必須良好接地。

流量計入口直管段至少 5 倍 DN （測量管道內徑），出口直管段至少 2 倍 DN。 ? 在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。

安全措施

為保障人身和設備的安全，須遵守以下條款：

在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。

應由具備一定儀表知識的人員進行儀表的安裝和維修。

正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘*上規定的*高工作壓力。

采取一定措施，防止觸電事故。

流量計的吊裝設備應符合安全規定。

一、污水流量計安裝注意事項：
污水流量計的安裝方向沒有特別嚴格的要求，一般水平，垂直或者傾斜均可，不受限制。但必須提醒的是，為了保證管道內是充滿被測介質，也就是“滿管”狀態，建議*好是垂直安裝，流向自下而上，尤其是對于液固兩相的流體，必須垂直安裝。若現場只允許水平安裝，則必須保證兩電極在同一水平面，電極的軸線必須近似于水平方向，因為處于底部的電極極易被沉積物覆蓋，頂部電極易被液體中偶爾存在的氣泡擦過，遮住電極表面，使輸出的信號有波動。下面列舉污水流量計在安裝方面需要注意的事項：
1、流量計的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，為了方便安裝和拆卸，可在流量計出廠時加裝管道伸縮節；
2、流體的流動方向和流量計殼體上的箭頭標注方向一致；
3、管道內如有負壓，會損壞流量計的內部襯里材料，需要特別注意，防止產生負壓。例如液體溫度高于室溫，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝有負壓防止閥；
4、流量計應盡可能遠離泵，閥門等設備，避免其對測量的干擾；
5、流量計應盡可能遠離射頻，強磁場，強震動等干擾源；
6、若測量管道有震動，在流量計的兩邊應有固定的支座；
7、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；同時測量混合相流體時，混合點與流量計之間的距離*少要有30DN的直管段；
8、為方便今后流量計的清洗和維護，應安裝旁通管道，并保證流量計前5DN后3DN的直管段；
9、安裝污水流量計時，應注意均勻擰緊兩個法蘭，否則容易壓壞襯里材料，*好是用力矩扳手；
10、傳感器必須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和防雷擊要求的安裝情況，接地電阻應小于10歐。原則上，分體式流量計的接地應在傳感器一側，轉換器接地應在同一接地點；
11、分體式污水流量計轉換器一般安裝在傳感器附近或者配電室，需要注意的是，傳感器與轉換器連接是，為了避免干擾信號，信號電纜必須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。

二、污水流量計安裝實例圖及要求：
1、應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處；

2、應安裝在管道上升處；

3、在開口排放管道安裝，應安裝在管道的較低處；

4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；

5、應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

7、在測量井內安裝液體流量計的方式；

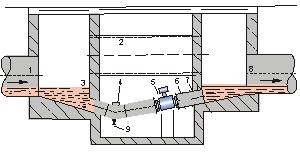

圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似于水平方向；
