渦街流量計主要部件的作用是什么？
點擊次數：3163 發布時間：2021-03-09 03:02:42
渦街流量計主要有兩部分組成:傳感器和轉換器。
傳感器包括:表體、連接法蘭、安裝支架、漩渦發生器和檢測元件;
轉換器包括:前置放大器、濾波整形電路、接線端子。
其中關鍵部件是:漩渦發生器、檢測元件、轉換器，它們的主要作用如下。
(1)漩渦發生器
漩渦發生器是渦街流量計的關鍵部件，正因為有了它，才能使流體在管道中產生漩渦，再通過對漩渦頻率的測量，達到對流量的測量.
流量計的流量特性如儀表系數、線性度、范圍度及阻力特性等都與漩渦發生器的形狀和排列有關。

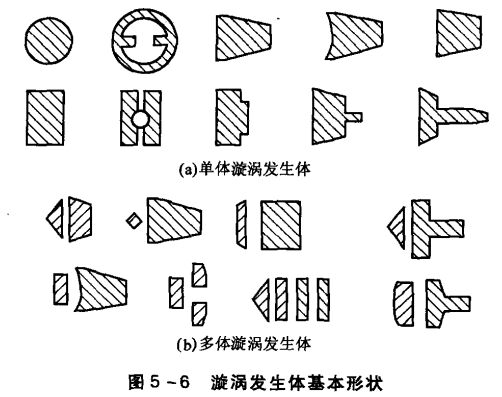

漩渦發生器按幾何形狀分為圓柱形、三角柱形、梯柱形、T柱形、矩柱形等;按結構可分為單體和多體，圖5-6為常用的單體和多體漩渦發生體的截面形狀圖。
(2)漩渦信號檢測元件
漩渦信號檢測元件可采用應力、電容、電磁等檢測元件和檢測技術對漩渦發生器后產生的漩渦頻率進行檢側，并傳遞給轉換器進行數據處理。
檢測元件檢測漩渦頻率信號有檢測發生體兩側差壓，發生體周圍交變環流，發生背面交變差壓，尾流中漩渦列等不同方式，而根據采用不同的檢測方式，構成了不同類型的渦街流量計。
(3)轉換器
轉換器是將檢測元件檢測到的反應漩渦頻率的微弱信號進行放大、濾波、整形處理，輸出與流量成比例的脈沖信號或轉換成4-20mA的標準信號。
轉換器的電路框圖如圖5-7所示。
